    SLM27526
    双通道 20V, 4.5A/5.5A 高速低边门极驱动器
    样片申请
    SLM27526 Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SLM27526 系列是双通道高速低边门极驱动器,可有效驱动MOSFET和IGBT等功率开关。SLM27526采用一种能够从内部极大的降低直通电流的设计,将高峰值的源电流和灌电流脉冲提供给电容负载,以实现轨到轨的驱动能力和典型值仅为18ns的极小传播延迟。

    SLM27526在12V的VDD供电情况下,能够提供4.5A的峰值源电流和5.5A的峰值灌电流。


    产品特性

    两路独立的门极驱动

    4.5A的峰值源电流和5.5A的峰值灌电流能力

    快速的传播延时(典型值为18ns)

    快速的上升和下降时间(典型值为7ns和6ns)

    4.5V到20V的单电源范围

    VDD欠压闭锁功能

    兼容TTL和COMS的输入逻辑电压阈值

    输入端能承受负5V的电压

    两通道之间典型值为2ns的匹配延时

    支持两通道的并联来获得更高的驱动电流

    输入浮空时输出保持为低

    工作温度范围为-40°C 到 140°C

    提供DFN3x3-8的封装选项

    安规认证

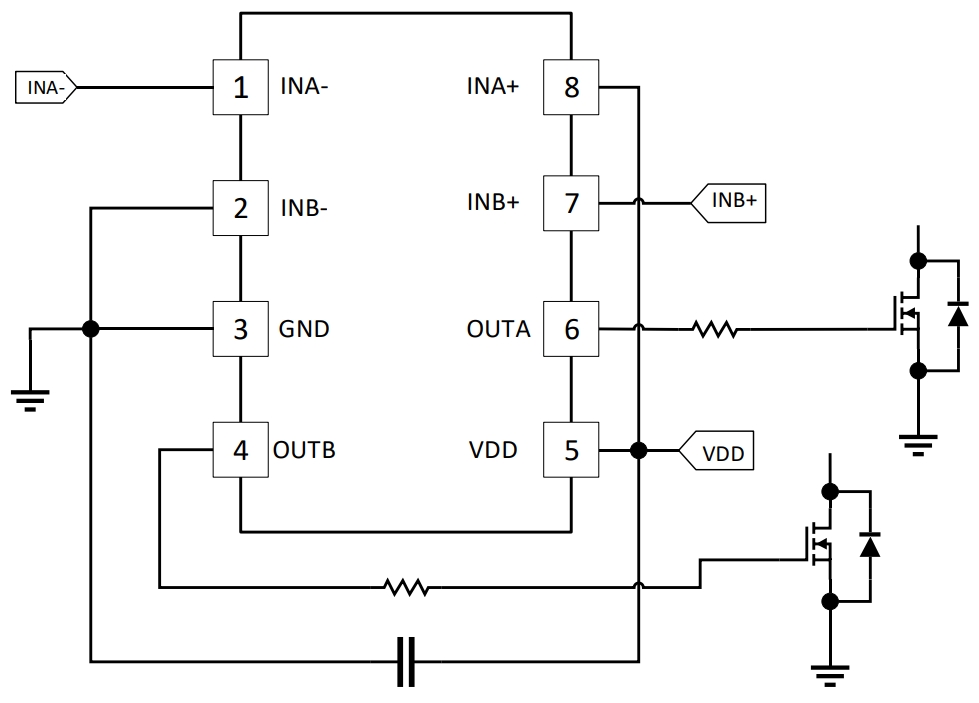

    典型应用图


    产品参数表

    展开过滤器
    Part Number Power Switch IOH/IOL(A) Input VCC (V) Prop. Delay(ns) Tr/Tf Typ. (ns) Operating Temp(℃) Package Group Packing/QTY
    SLM27526EN-DGIGBT/MOSFET4.5/5.54.5-2018/187/6-40 ~ 140DFN3*3-8Reel/3000
