    SiLM5142S
    具有 CAN FD 和故障保护功能的隔离 CAN 收发器
    样片申请
    SiLM5142S_Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SiLM5142S是带电气隔离的高速控制器局域网收发器，符合ISO11898-2:2016规范要求。SiLM5142S器件支持经典CAN和最高5Mbps速率的CAN FD网络。 SiLM5142S有多种保护和诊断功能，包含过温关断、TXD显性超时、电源欠压检测和总线电压高于±65V时故障保护。SiLM5142S支持SOP8W封装。

    产品特性

    满足ISO 11898-2:2016要求

    支持经典CAN和最高达5Mbps性能的优化CAN FD

    150ns的低传输延时

    接收器在正常模式下的共模输入电压支持：±30V

    集成多种保护功能：
     - 总线电压高于±65V故障保护
     - 欠压保护
     - TXD显性超时
     - 过温关断保护

    CMTI：±100kV/us (最小值)

    VCC1电源电压范围：2.25V to 5.5V

    VCC2电源电压范围：4.5V to 5.5V

    工作结温范围, TJ: –40°C to +150°

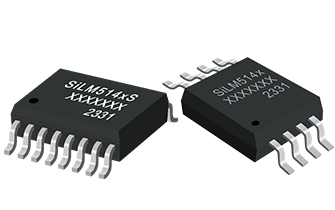

    多种封装可选：
     - SOP8(SiLM5144S)
     - SOP8W(SiLM5142/50S)
     - SOP8W(SiLM5142/50S)
     - SMP8(SiLM5150S)


    安规认证

    符合UL1577 1分钟5kVrms

    符合 GB4943.1-2022 的 CQC 认证

    符合 DIN V VDE 0884-11(计划中)

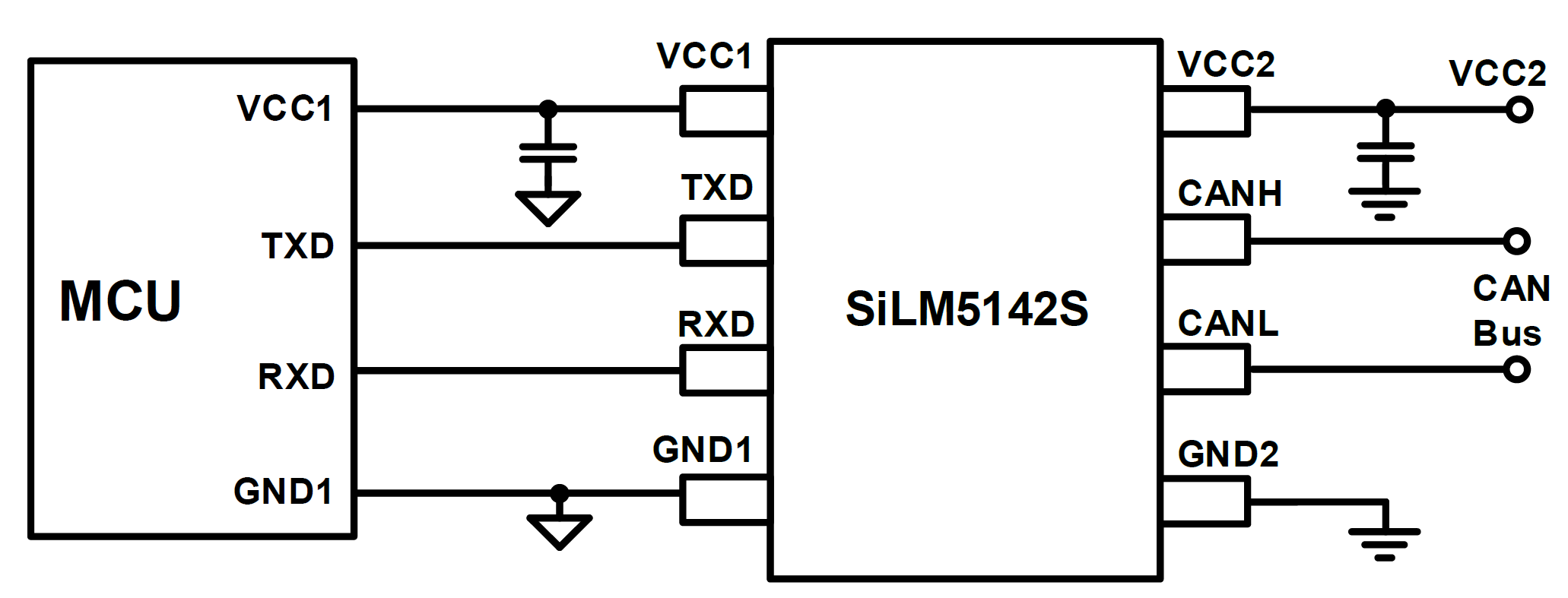

    典型应用图


    产品参数表

    展开过滤器
    Part Number Output VCC/VDD (V) Input VCC (V) Bus Fault Voltage (V) CMTI (kV/μs) VISO(Vrms) Operating Temp（℃) Package Group Packing/QTY
    SiLM5142SCM-DG2.25-5.54.5-5.5-65 ~ 65100SOP8W-45 to 125Reel/1000
    SiLM5142SCG-DG2.25-5.54.5-5.5-65 ~ 65100SOP16W-45 to 125Reel/1500

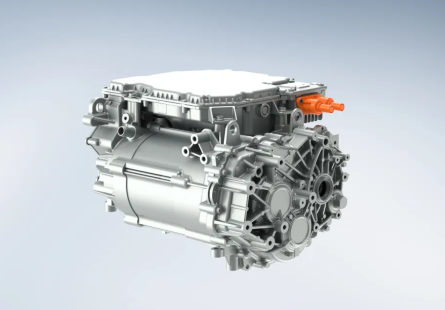

    应用案例
